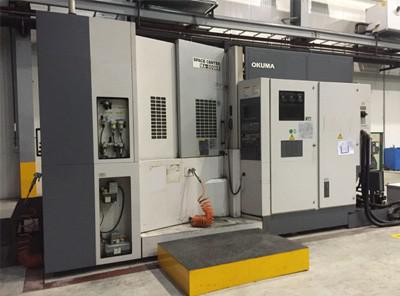

MA500是一臺原裝進口日本大隈的高精度雙交換工作臺臥式加工中心，機床的主要零件均經過有限元分析，底座為整體鑄造，剛性好，加工時無振動。各軸移動導軌均選用高剛性線性導軌，摩擦小、壽命長、動態響應速度快。回轉工作臺為齒盤定位，分度精度高、交換機構的定位精度與重復定位精度高，剛性好。一次裝夾可對零件進行多面加工，保證零件的加工質量。
工作臺大小：500×500mm
X、Y、Z軸行程：700×900×780mm
主軸中心到工作臺面距離：50～950mm
主軸端面到工作臺中心距離：70～850mm
工作臺旋轉每格刻度（度）：1°
工作臺旋轉角度（度）：180°
最大工件直徑：800mm
最大工件高度：1000mm
工作臺最大載重：800kg
刀柄形式：MAS403 BT50
刀庫容量：40把
最大刀具長度：450mm
最大刀具質量：25Kg

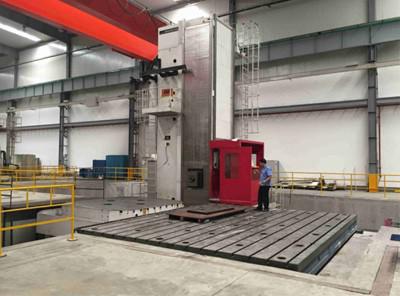

主要參數：
鏜軸直徑：Φ160mm
鏜軸錐孔：7:24 50#
滑枕尺寸：500×500
鏜軸轉速范圍：10-1000r/min
鏜軸、滑枕進給速度范圍：1-3000mm/min
主軸箱立柱滑座進給速度：1-6000mm/min
鏜軸、滑枕快速移動：3000mm/min
主軸箱立柱快速移動：6000mm/min
立柱最大行程（X）：8000mm
主軸箱最大行程（Y）：3000mm
鏜軸(W)、滑枕(Z)最大行程：700mm
X、Y、Z、W軸定位精度：0.026mm/1000mm
X、Y、Z、W軸重復定位精度： 0.026mm/1000mm
1
FMS-63是由新瑞自主開發的高效柔性制造系統，由3臺H63臥式加工中心和2個工作安裝站組成，物流系統可處理60個托盤，配置3層立體倉庫，可裝載大量的零件和夾具。該制造系統可加工中小型板類、盤類、殼體類精密零件。零件一次裝夾后可完成銑、鏜、鉆、擴、攻絲等多工序加工，特別適合各類箱體、殼體等多孔類零件的大批量加工。
H63主要參數：
工作臺尺寸：630mm×630mm
工作行程X/Y/Z：900mm/800mm/900mm
工作臺臺面與主軸軸線距離：100-900mm
工作臺中心與主軸端面距離：180-1080mm
主軸轉速：50-12000r/min
切削速度：1-30m/min
工作臺最大承載：1200Kg
工件最大尺寸：直徑1000×1300mm
X/Y/Z定位精度：0.01mm
B軸定位精度：8秒
X/Y/Z重復定位精度：0.006mm
B軸定位精度：5秒
